PCB散熱器優化很難嗎？這樣做就很容易！
相信不少工程師在產品研發過程中都會遇到因器件過熱而影響板卡可靠性的問題，面對這種情況，散熱器的設計就十分關鍵。如何通過優化散熱器設計來提高芯片的散熱性能，解決PCB板過熱問題，這讓很多工程師很是頭疼。看完下面的案例后你會發現，其實散熱器的優化設計其實很容易。
本文的研究對象為帶兩個散熱器的CPIC卡板模型，目標是優化位號為U7（上游）和 U8（下游）的兩個元件的散熱器。三個案例的優化目標分別為：
■案例 1：使散熱器質量最小，考慮其成本，越小越輕越好。
■案例 2：元件溫度最低可以達到多少？
■案例 3：如何使元件之間的溫差最?。咳绻ぷ髟谙嗤瑴囟?，電氣功能會更好。
我們將利用如下環境參數進行PCB仿真。氣流方向如圖所示。
■海拔：海平面
■環境溫度：55°C
■上游風速：400 ft/min
■槽間距：0.8 in
電路板布局如圖所示， PCB定義如下：
■ 疊層：2S2P
■ PCB 尺寸：100 mm x 160 mm
■ PCB 厚度：1.6 mm
■ 總功率：22.5 W
U7（上游）和U8（下游）建模為2R精簡熱模型，與熱設計相關的具體參數如下：
■ RJC：0.5°C/W
■ RJB：20°C/W
■ TIM：0.5°Cin2/W
結合優化目標及相關約束條件，分析如下三個案例：
■案例 1：使U7和U8散熱器的質量最小，兩個散熱器完全相同，U8結溫維持在100°C。
■案例 2：使U8結溫最低。U7和U8散熱器完全相同。
■案例 3：使U7和U8散熱器的質量最小；兩個散熱器的外形結構相同，但鰭片長度不同；U8結溫維持在100°C。此外，U7和U8結溫之差以1°C為限。
實驗設計

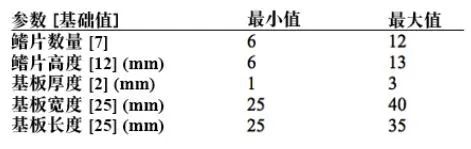

優化之前，我們利用 FloTHERM軟件的CommandCenter 實驗設計(DOE)選項創建50個要利用CFD進行分析的仿真模型。該研究使用如下輸入?yún)?shù)：
DOE 中用到的其他約束包括：
1. 輸入約束——散熱器最大高度以15.5 mm為限（案例 1-3）。
2. 線性約束——當U7和U8散熱器基板尺寸改變時，確保散熱器始終以相應的元件為中心（案例 1-3）。
3. 線性約束——確保 U7 散熱器的所有尺寸參數都與 U8 散熱器相同，即這兩個散熱器完全相同（案例 1-2）。
4. 線性約束——確保 U7 散熱器除鰭片高度外的所有其他尺寸參數都與 U8 散熱器相同，即相同的外形結構（案例 3）。

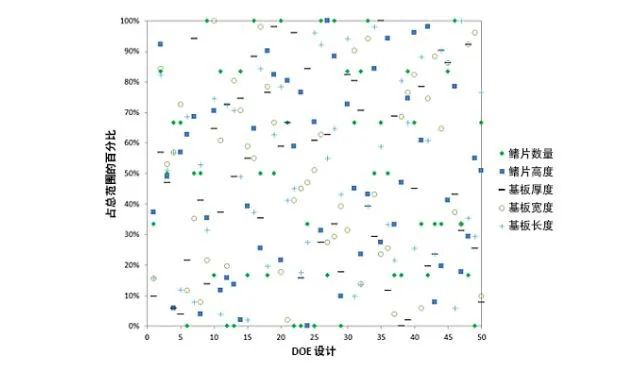

上圖顯示了輸入?yún)?shù)在案例1和2的設計空間上的分布。對案例3執行單獨的DOE，U8和U7鰭片高度可以獨立改變（下圖）。
只從這些結果無法確定最優設計，但它指出了可實現的輸出范圍是多少。軟件利用CFD分析50種設計，大約需要30分鐘。
下一步需要進行響應面優化。
響應面優化
對DOE分析的50種設計案例中的每一種都執行響應面優化 (RSO)。RSO將響應面與數據擬合，通過數學計算來預測最優設計。執行RSO需要1-2分鐘。對于此 cPCI 卡，每種RSO優化都應用如下輸出約束：
■ 案例 1：最大允許U8 結溫為 100 °C。
■ 案例 2：不應用輸出約束。
■ 案例 3：最大允許U8結溫為 100 °C。U7和U8之間的最大結溫差為1 °C。

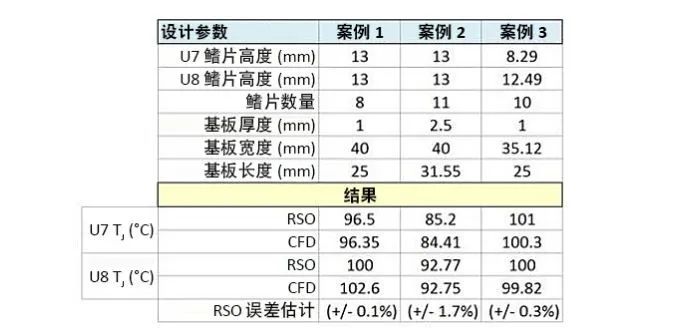

下面是考慮的每種優化案例的結果。表中同時列出了數學預測的最優結果和CFD仿真獲得的實際結果以供比較，包括 RSO 預測最優結果的誤差。
除了預測的最優設計點以外，RSO計算還會產生2D/2.5D和3D圖。下面給出案例1對應的圖形作為示例。

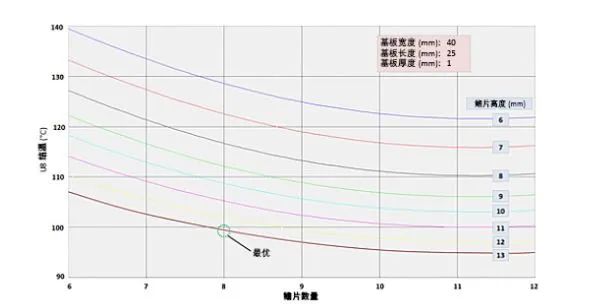

上圖以2.5D圖形式顯示了不同鰭片高度時U8結溫與鰭片數量的關系，所有其他參數都設置為 RSO 預測最優值。
下圖以3D圖形式顯示了U8結溫與基板長度和寬度的關系。這些圖形對了解設計對不同輸入的敏感度很有用。本例中我們看到，當基板長度超過35 mm時，再增加基板長度所獲得的效果要比增加基板寬度差得多。
在本案例分析的結果中，U8的RSO預測結溫為100°C，這是輸出約束所用的值，但CFD結果顯示結溫達到102.6°C。為了滿足這一約束，建議通過更多DOE仿真來進一步優化。
