模態分析中的一階到六階是什么意思？
之前有分享《什么是模態分析》這篇文章，很多朋友在后臺問了一個問題，就是我案例中那個模態分析的一階到六階是什么意思？為了能夠解答更多朋友的疑惑，今天這篇文章就詳細來介紹下。
不知道你有沒有想過，無論是汽車、飛機、橋梁，還是手機、家電，任何物體在受到外界激勵時都可能發生振動。而振動過大輕則導致噪音，重則引發結構疲勞甚至斷裂。
如何預判和控制振動？模態分析就是工程師的“利器”，而其中的“一階到六階模態”更是理解結構振動的核心密碼。
什么是模態？什么是“階數”？

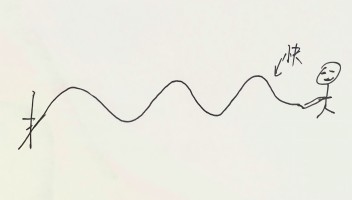

模態是結構在特定頻率下的固有振動形態。就像吉他弦振動時會形成不同的波形，結構在振動時也會呈現出不同的“振動模式”，這就是模態。
而階數則表示不同的振動形態的排序。一階模態對應最低的固有頻率和最簡單的振動形態，隨著階數升高，頻率增加，振動形態也變得更復雜。
一階到六階模態，分別代表什么？
1、一階模態
定義?：一階模態是結構振動的基本形態，具有最低頻率和最大能量貢獻。
?振型?：通常表現為結構整體的簡單彎曲或扭轉。
?意義?：直接反映結構的整體剛度與質量分布合理性。通過一階模態頻率可判斷結構是否滿足抗共振設計要求，例如橋梁或建筑的一階頻率需避開常見外部激勵（如風振、交通荷載）的頻率范圍。
特點：最低頻率，結構整體沿一個方向彎曲或扭轉。
重要性：一階模態通常是結構設計的首要關注點，因為它最容易在常規載荷下被激發。
2、二階模態
?定義?：二階模態的頻率高于一階模態。
?振型?：常表現為與一階模態正交的振動方向，如橫向與縱向的振動。例如，懸臂梁的二階模態可能呈現二次彎曲。
?意義?：用于驗證結構在不同方向上的動力穩定性，并輔助判斷是否存在剛度不對稱問題。尤其在多自由度系統中，需關注模態交叉現象。
特點：頻率稍高，振動形態出現“節點”（振動幅度為零的區域）。
3、三階模態
?定義?：三階模態的頻率繼續增加。
?振型?：開始包含局部區域的復雜振動，如梁的局部屈曲或板的局部翹曲。
?意義?：可識別結構中薄弱部位的動態響應。例如，在機械臂設計中，三階模態可能暴露關節連接處的振動集中，需通過加強局部剛度避免疲勞損傷。
4、四階模態
?定義?：四階模態的頻率進一步升高。
?振型?：呈現多區域協同振動，如框架結構的多節點波動。
?意義?：用于評估高頻荷載（如設備振動）下的響應。
5、五階模態
?定義?：五階模態的頻率高于四階模態。
?振型?：局部高頻特性更顯著，例如薄壁結構的表面波紋振動。
?意義?：需結合材料阻尼特性進行優化。
6、六階模態
?定義?：六階模態的頻率最高。
?振型?：高度復雜，可能揭示極端工況（如沖擊載荷）下的潛在失效模式。
?意義?：為輕量化設計提供邊界條件。
三階到六階的特點：頻率逐階升高，節點數量增加，振動形態更復雜（如波浪形、多段扭曲）。
其關鍵點：高階模態可能只在特定工況（如高速旋轉、沖擊載荷）下被激發，但仍可能引發局部疲勞問題。
為什么要分析多階模態？
避頻設計
通過計算結構的固有頻率，避免其與外界激勵頻率（如發動機轉速、風載荷）重合，防止共振。例如：風力發電機葉片的設計需避開風渦脫落的頻率。
故障診斷
異常振動模式可能反映結構損傷。例如，橋梁某一階模態頻率突然降低，可能暗示內部裂紋。
優化產品性能
手機、相機等消費電子需抑制高階模態，避免拍攝模糊或異響；賽車方向盤需通過模態分析減少高速時的抖動。
三個常見誤區
“只需關注低階模態？”
錯！高速旋轉機械（如航空發動機）的高階模態可能更危險。
“階數越高越復雜？”
對，但復雜不代表不重要。例如，高階模態可能導致微小零件的高頻失效。
“模態分析只能靠實驗？”
現代工程中，有限元仿真（FEA）已能高效模擬數百階模態，大幅降低成本。
從摩天大樓的抗震設計，到耳機的降噪優化，模態分析中的“階數”揭示了一個隱藏的振動直觀物理世界。理解一階到六階模態，不僅能幫助工程師們在設計時來規避風險，更能讓產品性能更優。
