一文給你講明白什么是模態分析
接著我們有限元分析能做哪些分析的系列文章，之前分享了《結構靜力學分析》，今天繼續給大家分享的是模態分析。我將會從定義、基本原理、實際案例等方面來詳細介紹。
在日常生活中，我有時總會想一些問題，比如：
開著汽車駛過減速帶時，為什么有的車顛得很厲害，有的車卻很穩？
當把手機調成振動模式放在桌子上，手機振動后為什么桌上會“嗡嗡”跟著震動？
而這些問題的答案，都和一個聽起來很高大上、實則貼近生活的技術有關-模態分析。今天我們就用大白話，揭開它的神秘面紗。
你可以把模態分析想象成給物體做“全身振動檢查”。就像醫生用聽診器聽心跳，工程師通過分析物體的振動，判斷它的“健康狀態”。
01
什么是模態分析
模態分析（Modal Analysis）是結構動力學領域的一項關鍵技術，旨在研究結構在動態載荷下的振動特性，包括固有頻率、阻尼比和振型等參數。這些特性直接影響結構的穩定性、安全性和使用壽命。無論是航空航天器、汽車、橋梁，還是精密儀器，模態分析都在設計優化、故障診斷和性能評估中發揮著不可替代的作用。
02
模態分析的基本原理
模態分析的核心是求解結構的固有振動特性，這些特性由結構本身的物理屬性（質量、剛度和阻尼）決定，與外部載荷無關。其理論基礎可歸納為以下核心概念：
固有頻率（Natural Frequency）
結構在自由振動時的頻率，代表其抵抗外界激勵的能力。當外部激勵頻率接近固有頻率時，系統可能發生共振，導致劇烈振動甚至破壞?？梢岳斫鉃槲矬w“天生”容易振動的頻率（比如秋千的自然擺動頻率）。
振型（Mode Shape）
結構在特定固有頻率下的振動形態。可以理解為物體振動時的“姿勢”（是左右晃、上下跳，還是扭成麻花）。
阻尼比（Damping Ratio）
描述系統能量耗散能力的參數，直接影響共振幅值。阻尼比高的結構能更快衰減振動?？梢岳斫鉃檎駝?dòng)衰減的快慢（就像秋千停下需要的時間）。
模態剛度與模態質量
通過模態坐標轉換，將復雜結構的振動分解為多個單自由度系統的疊加，便于分析和優化。
理論說了那么多，那么究竟如何應用在有限元分析中？其原理就是通過有限元軟件（如ABAQUS）建立結構模型，來求解特征方程以預測模態參數。
其關鍵步驟主要是建立精確的幾何模型和網格。定義材料屬性、邊界條件和接觸關系。求解特征值問題。
03
下面我們就來看實際的有限元分析案例應用，看汽車油底殼模態分析。
分析要求：
1、未加注機油，螺孔處完全固定進行模態計算;

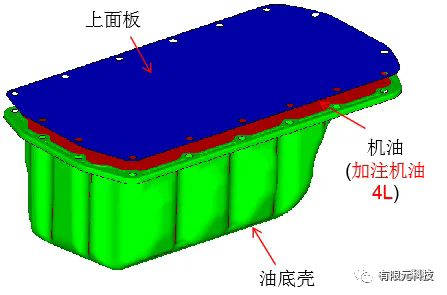

2、加注機油4L，上面板與油底殼螺孔處完全固定，油底殼底部圓孔填補上，使機油處在閉合的空間內進行模態計算。
使用軟件：
達索Abaqus和Altair Hypermesh
模態分析求解方法：
Lanczos算法

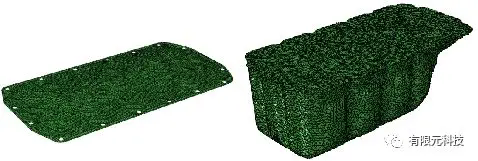

FEA模型：
分析結果：

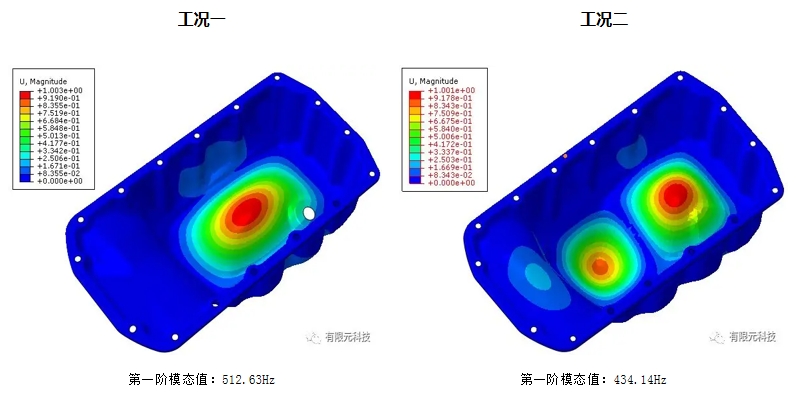

第一階模態

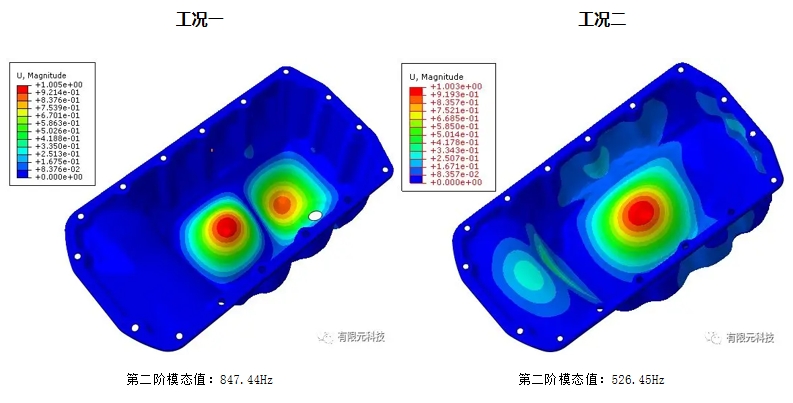

第二階模態

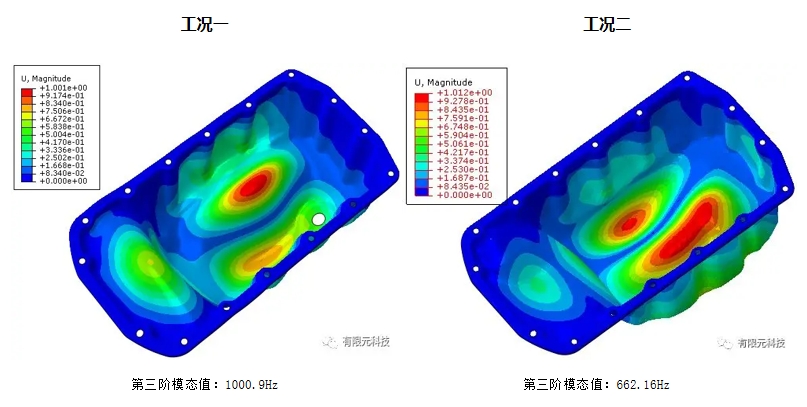

第三階模態

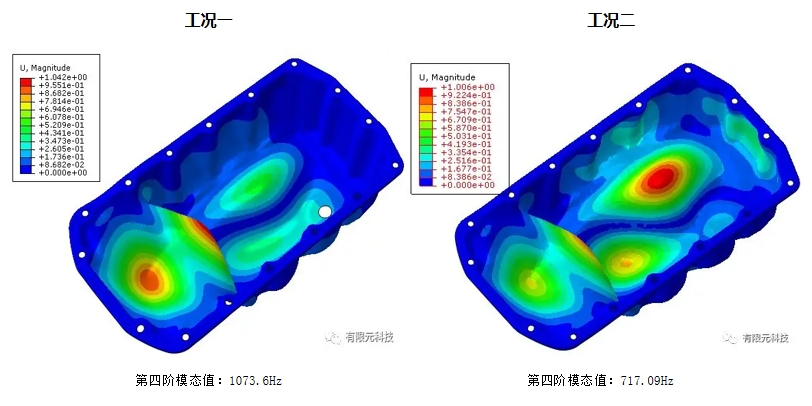

第四階模態

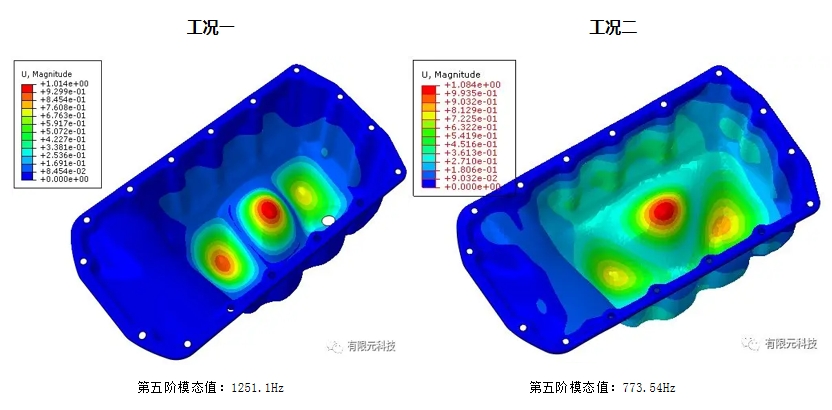

第五階模態
通過有限元分析表明，油底殼未加注機油時的模態值明顯要大于加注機油4L時的模態值。未加注機油與加注機油4L狀態下的前五階最低模態值都大于270Hz。
最后，我想對行業從業者說的是有限元分析技術知識是基礎，想要仿真分析數據誤差少，還需要對產品、行業、跨學科知識等都要有豐富的經驗。而我們?cè)?，將?huì)和客戶一起繼續推動產品結構設計向更安全、更輕量、更智能的方向發展。
