如何用一個簡單的例子告訴別人有限元分析是什么？
身邊有一些學化學和材料方面的朋友，他們往往更專注于實驗，基本沒有接觸過仿真。如何用一個簡單的例子告訴他們有限元分析是什么，對于一個問題有限元分析和實驗的主要區別是什么，兩者如何相輔相成？
這是我在網上看到的一個問題，覺得還蠻好的，也很有討論的價值。我相信很多人都會有這樣的想法，有限元分析真的有點難懂啊，說的云里霧里的，為了讓你更容易理解這個概念，知道它能做哪些等，我就用幾個生活中比較常見的例子來類比，相信看完就有了一個全新的認識。
我們先來看第一個例子：
在一個1㎡大小木桌上放一杯水，現在要求計算出桌面上各個點的應力和應變。
有限元分析就是把桌面分成10000個一平方厘米大小的小格子，然后計算出節點的應力和應變，用節點的應力和應變代表小格子里每一點的應力和應變。這樣就把無數個點用有限個點近似的代替了。
是不是有一點點具體了？那我們接著來看第二個例子，這個就能理解到有限元分析是什么。
假如你要做一個實驗，就是將一個藍牙耳機從不同的高度處掉落到地上，想知道哪個部位是最容易受損的？直接扔的話，很費品又不精準。這時，有限元分析就可以解決這樣的問題。
我們使用有限元分析，首先在電腦上創建一個耳機的模型。把耳機切成許多非常小的立方體或四面體，接著，對每個小塊，用數學公式來描述它如何響應外力。通過計算機模擬耳機跌落的情景，計算機就會分析出每個小塊的應力和應變，看哪些部位承受的壓力會最大。最后，這些信息會被整合起來，用顏色編碼的圖像展示出來，比如我們常見到的紅色表示最容易受損的區域，藍色則是安全的區域。
接著我再用一個“切蛋糕”的類比，相信看完，就完全明白了。
想象你有一塊完整的圓形蛋糕，你想知道如果用力擠壓它，蛋糕的哪個部分會先變形，變形量有多大。直接分析整個蛋糕的受力情況非常復雜，但有限元分析提供了一種巧妙的解決方法。
有限元分析就像是把這塊完整的蛋糕切成許多小塊（有限個單元），這些小塊可以是三角形、四邊形、四面體等各種形狀，就像切蛋糕時可以切成三角形、扇形等不同形狀的小塊一樣。然后，我們分析每個小蛋糕塊的受力情況，最后再把所有小蛋糕塊的分析結果組合起來，就能得到整個蛋糕的受力情況。
具體步驟：
網格劃分（切蛋糕）：將連續的物體（蛋糕）離散化為有限個單元（小蛋糕塊）。單元?jiǎng)澐值迷郊?xì)，分析結果就越精確，但計算量也會越大。
選擇單元類型：根據分析對象的特點選擇合適的單元類型，比如桿單元、梁?jiǎn)卧?、板殼單元、?shí)體單元等。就像切蛋糕時，我們可以選擇切成三角形、扇形等不同形狀的小塊。
施加邊界條件和載荷：定義物體的約束條件（比如蛋糕底部固定在盤子上）和外部載荷（比如用手?jǐn)D壓蛋糕頂部）。
求解方程組：對每個單元建立力學方程，描述其受力與變形的關系。然后將所有單元的方程組合成一個大型方程組，通過計算機求解這個方程組，得到每個節點的位移和應力。

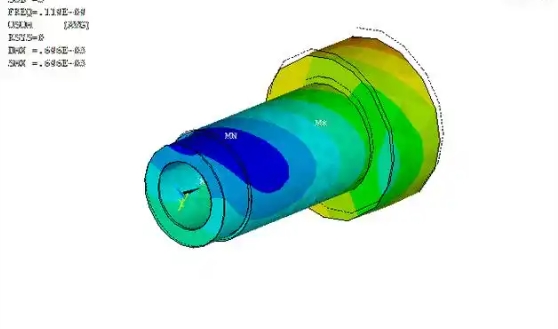

后處理分析結果：將計算結果可視化，比如用顏色表示應力分布，變形圖顯示物體的變形情況，幫助工程師直觀地了解結構的性能。
對有限元分析有一定了解后，我們是不是想知道什么場合下會用到有限元分析？我給總結出了以下六個場合下使用是必不可少的。
1、產品的性能驗證
2、新產品的研發設計
3、產品設計方案評估階段
4、產品需要提供優化思路和方案
5、產品設計的參數的確定
6、產品出現質量問題的分析
對于產品研發設計端還有很多需要用到，我就不詳細的羅列，一句話概括：有限元分析，真的可以幫到你解決產品研發設計過程中遇到的問題。其優勢包括下面幾條但不僅限。
處理復雜幾何形狀：可以分析各種復雜形狀的結構，而不僅僅是簡單的規則形狀。
考慮材料非線性：可以分析材料非線性、幾何非線性和邊界條件非線性等問題。
多物理場耦合：可以分析結構力學、熱力學、流體力學、電磁學等多個物理場的耦合問題。
提高設計效率：通過仿真分析，可以在產品設計階段預測產品的性能，減少物理樣機的制作和測試次數，縮短產品開發周期，降低成本。
那么有限元分析與試驗的關系，我之前也有寫了一篇文章《CAE仿真分析與產品試驗/測試有什么關系？》，想要了解的，可以點擊查看。
可以說有限元分析是一種強大的數值計算方法，它通過“化整為零，逐個擊破”的思想，將復雜的物理問題轉化為可求解的數學問題，為工程設計和科學研究提供了重要的工具。
