汽車側翻CAE分析能做什么?
在汽車行駛過程中,側翻是導致生命財產嚴重?fù)p失的重大交通事故。車速控制不當、復雜路況行駛、惡劣天氣、過度磨損的輪胎等各種情況都可能導致側翻事故的發生。近年來的數據表明,側翻事故已經成為僅次于正面碰撞的嚴重行車事故。
2018年6月23日樂廣高速公路南行K224路段發生的一起大型客車側翻交通事故。
汽車側翻仿真分析,是以汽車的側翻理論為基礎,以GB 17578-2013 客車上部結構強度要求及試驗方法為規范,建立汽車側翻模型,并通過計算機模擬為手段對汽車的側翻進行計算機模擬模仿,最終為優化汽車結構并提高汽車側翻穩定性,為道路交通安全保障提供科學依據。以下案例為元王為某車企進行的客車側翻有限元分析。
分析背景
分析汽車骨架在側翻的工況下,模型的結構強度和模型整體剛度(生存空間)是否符合設計要求。
試驗規范
GB 17578-2013 客車上部結構強度要求及試驗方法
空載模型重量分布
名稱 |
重量 |
駕駛員 |
75 |
前軸總成 |
160 |
后軸總成 |
210 |
鋰電池及柜 |
1890 |
車身總成 |
240 |
貨箱總成 |
310 |
模型總重(包含其他部件) |
4632kg |
FEA模型
分析工況
測試條件:車輛從側翻平臺翻滾撞擊在800mm落差的水平、干燥平整的混凝土撞擊平面上。
測試要求:車輛的上部結構應具有足夠的強度,以確保在整車側翻過程中核側翻后生存空間沒有受到侵入。
分析結果

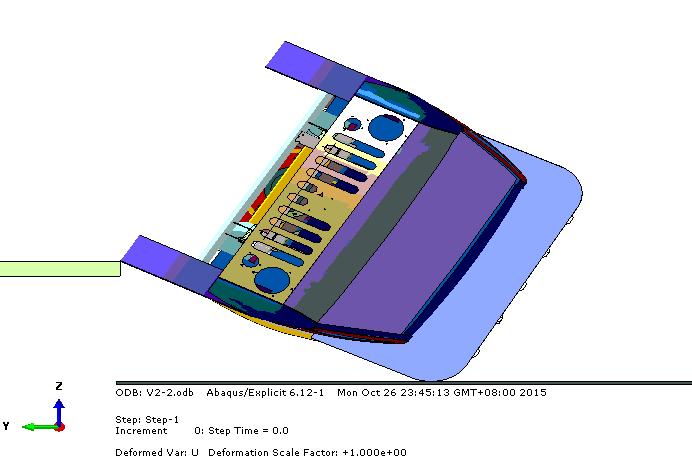

整體動畫

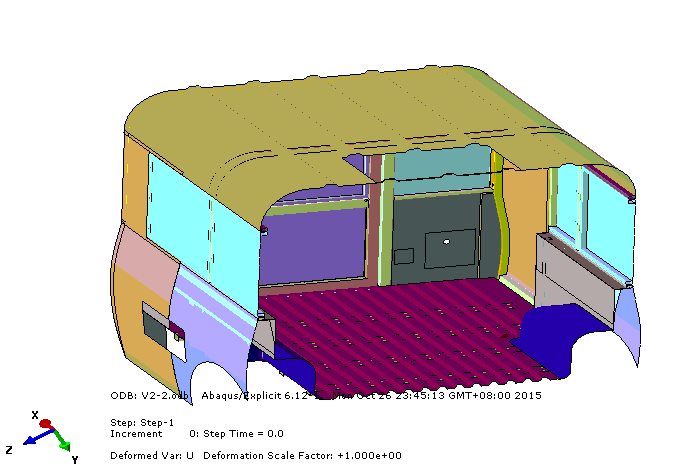

車廂動畫

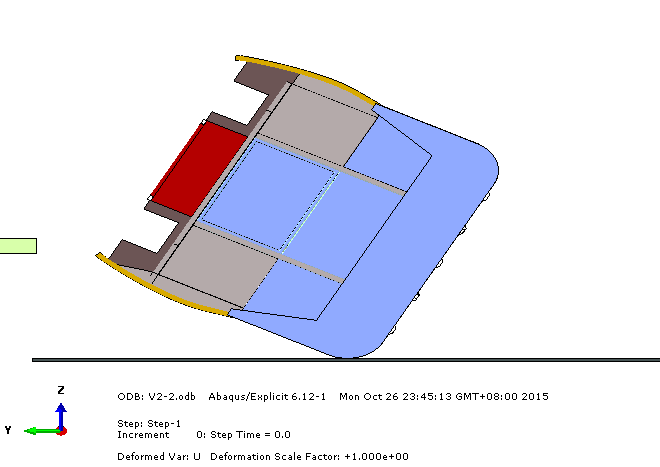

車廂截面動畫
T=0ms車廂應變和應變?cè)茍D
T=90ms車廂應變和應變?cè)茍D
T=150ms車廂應變和應變?cè)茍D
T=270ms車廂應變和應變?cè)茍D

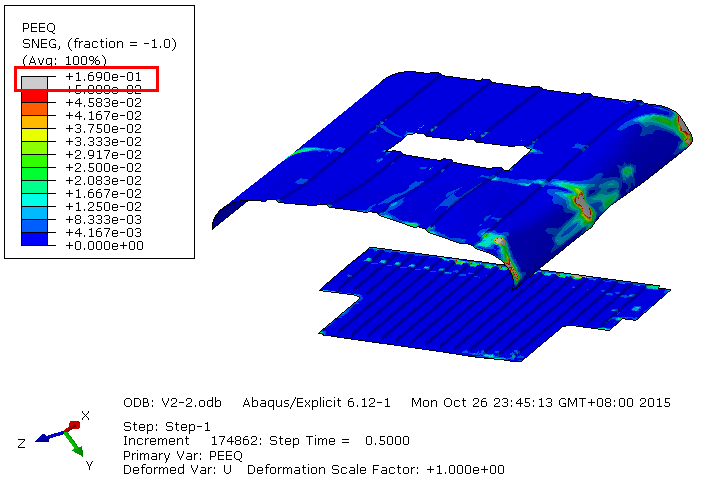

車廂頂蓋和底板塑性應變?cè)茍D
車廂兩側車身塑性應變?cè)茍D
車廂車架塑性應變?cè)茍D
分析結論
從車廂變形情況可知,車輛在側翻試驗中生存空間沒有受到侵入;
在整個側翻過程中,生存空間內的任何部分都沒有突出至變形的車身結構外。
由以上案例可以看出CAE仿真技術對汽車側翻的分析,能夠有效顯示汽車側翻過程中各結構受力情況,從而增強汽車抗側翻性能,使事故發生率大大降低,對減少人員傷亡和財產損失起到重要作用。但小編還是要提醒廣大司機朋友:汽車有價,生命無價!車輛行駛過程駕駛員一定要嚴格遵守交通規則,為自己及他人的人身安全謹慎駕駛。
