汽車橫向穩定桿有啥用？元王CAE仿真告訴你~

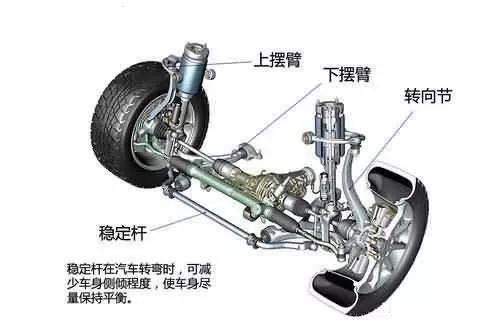

橫向穩定桿（sway bar, anti-roll bar, stabilizer bar），又稱防傾桿、平衡桿，是汽車懸架中的一種輔助彈性元件。知道橫向穩定桿這個零件的車友，已經是高段位的汽車達人了，但可能依然有不少人對這根棍棍的具體作用不是很清楚。

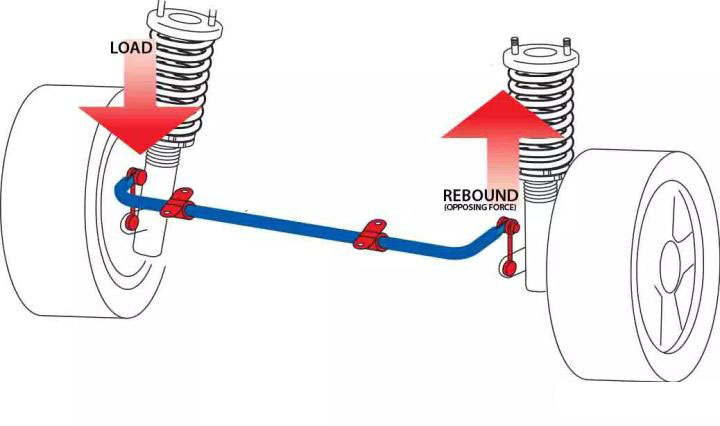

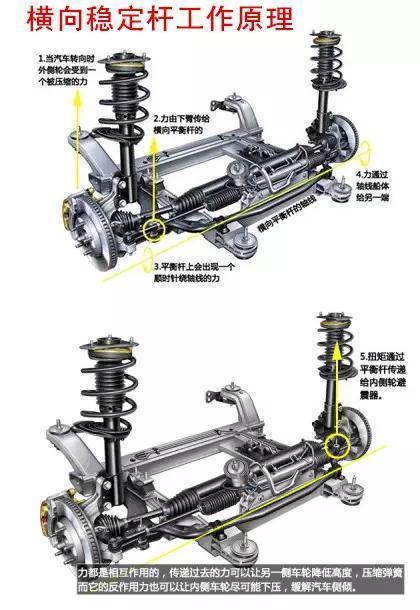

橫向穩定桿的功用是防止車身在轉彎時發生過大的橫向側傾，盡量使車身保持平衡。汽車懸架彈簧的核心功能是要讓車輪盡可能地接地，并且讓車?yán)锏娜俗娣?，但?dāng)汽車轉彎時如果沒有穩定桿就會變成這樣↓↓↓歪的不得了。
穩定桿雖然不起眼，但對于汽車的安全性、穩定性和形式平順性卻起到了不可估量的巨大作用。以汽車穩定桿為研究對象,通過采用CAE軟件對穩定桿進行仿真分析,得到應力應變分布特征，找出所建模型的薄弱點,對穩定桿產品的結構優化有重要意義。
以下為元王為某汽車零部件企業做的汽車穩定桿有限元分析案例。

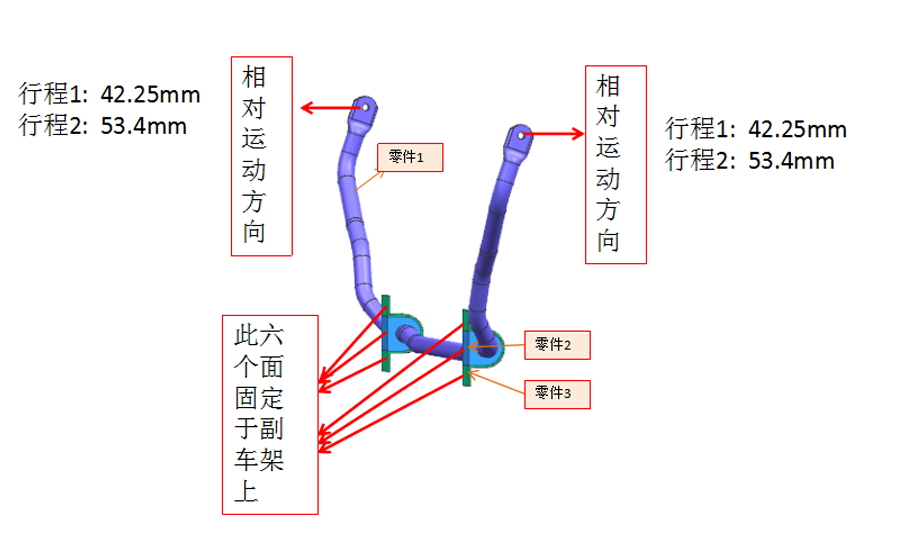

分析背景
零件1：穩定桿桿體（1個）零件2：襯套（2個）
零件3：卡箍（2個）
相對運動方向：垂直于固定面
工況1：在穩定桿相對運動為84.5mm時，穩定桿的應力分布以及剛度曲線
工況2：在穩定桿相對運動為106.8mm時，穩定桿的應力分布以及剛度曲線

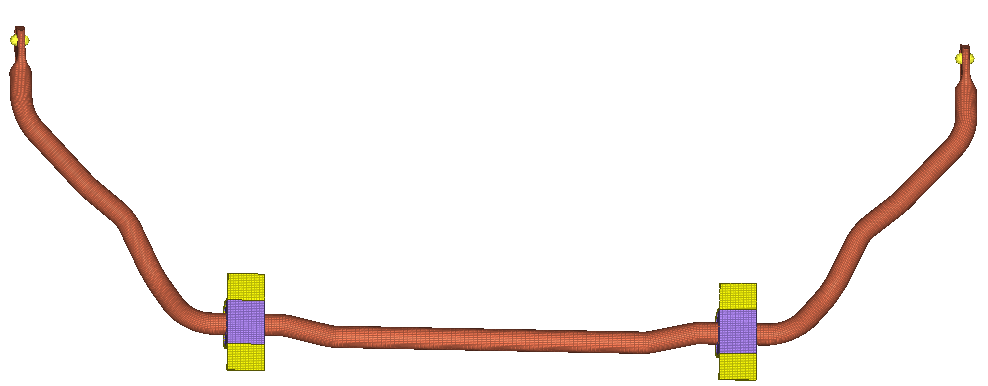

有限元模型
分析結果（工況1）
在穩定桿相對運動為84.5mm時，穩定桿最大等效應力576.2Mpa，低于所用材料屈服強度（SUP9/1180Mpa），未發生塑性變形，滿足設計要求。

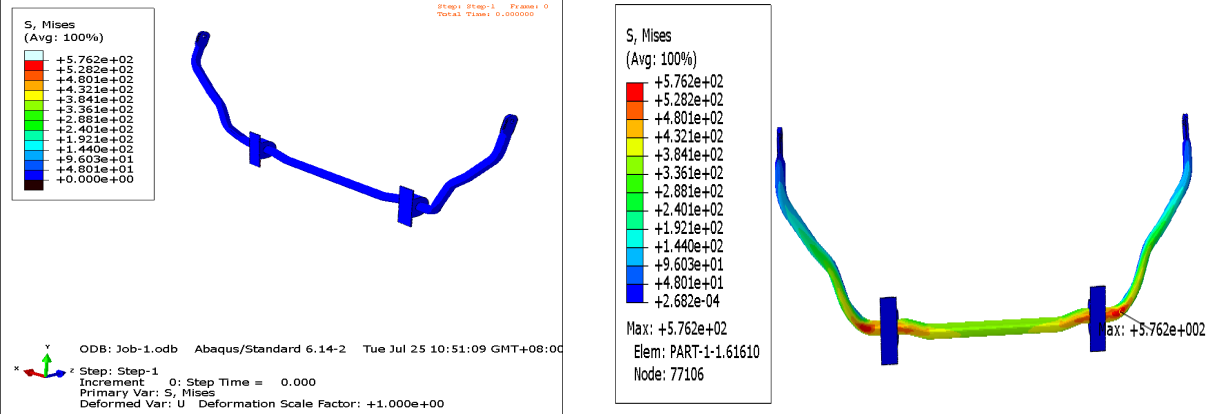

應力云圖

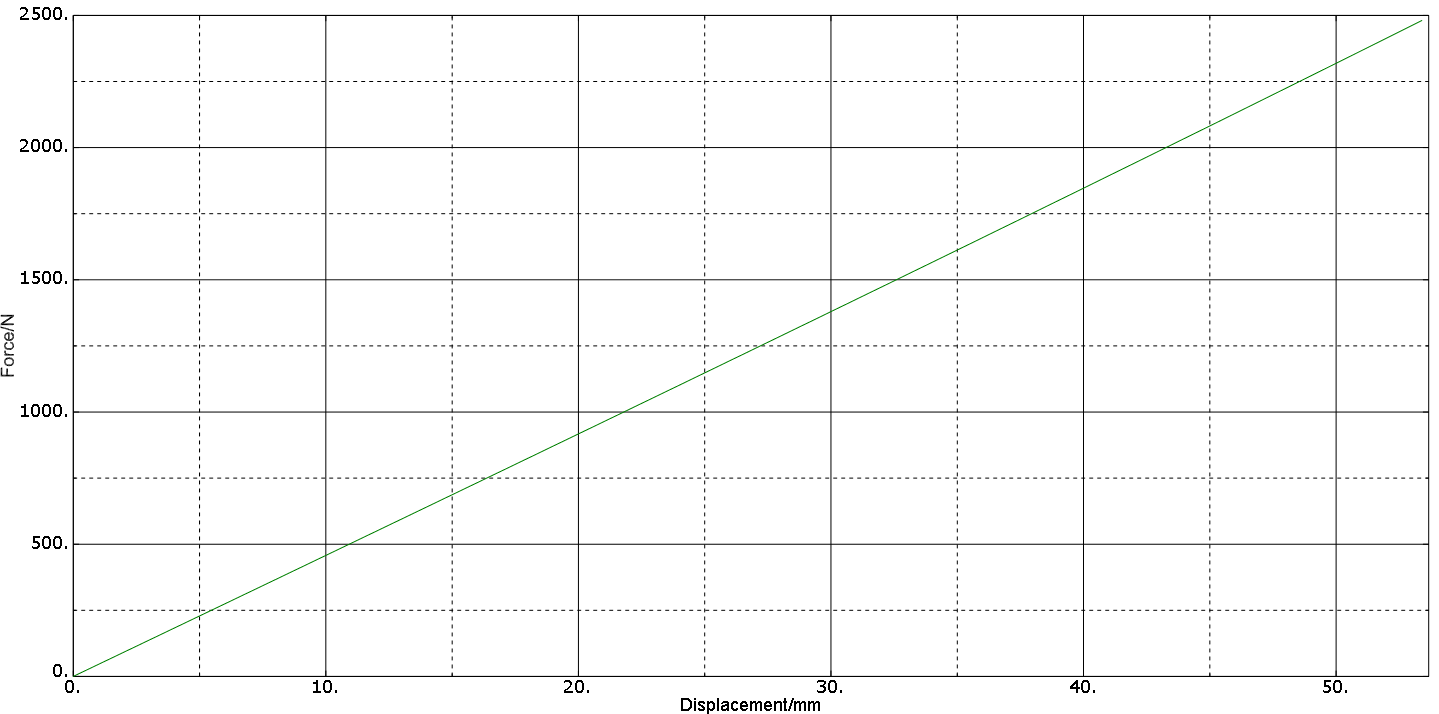

穩定桿位移與力（剛度）曲線
分析結果（工況2）
在穩定桿相對運動為106.8mm時，穩定桿最大等效應力728.9Mpa，低于所用材料屈服強度（SUP9/1180Mpa），未發生塑性變形，滿足設計要求。

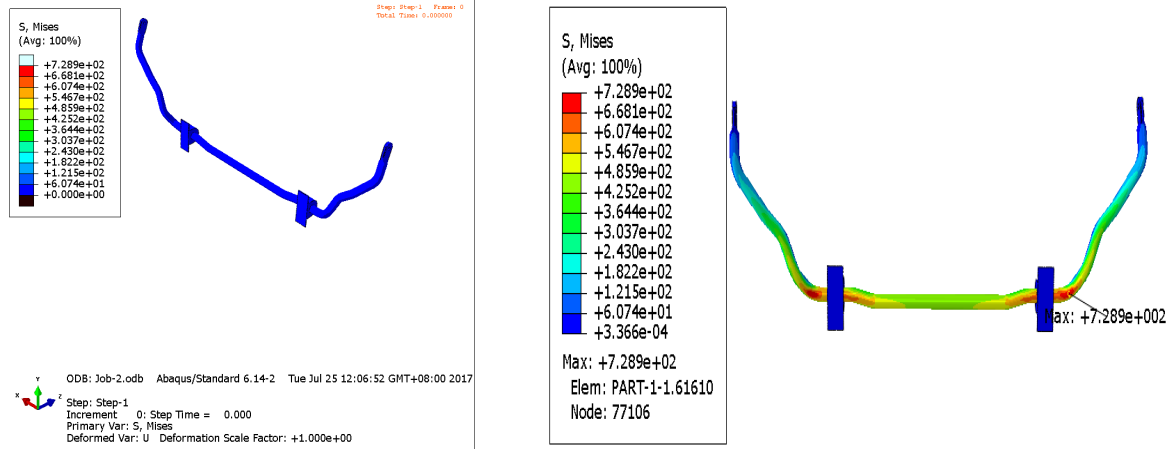

應力云圖
穩定桿位移與力（剛度）曲線
通過上述案例可知，元王有限元分析直觀快速的反映出汽車穩定桿的應力分布情況，能夠有效找到應力集中區域，為后續優化設計提供了方便、直觀、可靠的參考數據，盡可能的降低汽車穩定桿因應力集中而出現的失效問題，為汽車安全、穩定運行保駕護航。選擇元王CAE仿真應用專家，為您的企業帶來無限可能。
