深圳抽檢50個產品批次手機36%不合格！EMC輻射雜散騷擾成主要問題
2020年4月5日，深圳市市場監督管理局（以下簡稱“市市場監管）對市場上銷售的手機進行了質量檢查，隨機抽查了33家企業銷售的50個產品批次，發現不合格樣品18批次，不合格產品發現率為36%。
據悉，此次監督抽查依據《信息技術設備安全第1部分：通用要求》(GB4943.1-2011)、《900/1800MHzTDMA數字蜂窩移動通信系統電磁兼容性限值和測量方法第1部分：移動臺及其輔助設備》（GB/T22450.1-2008）、《800MHz/2GHzcdma2000數字蜂窩移動通信系統電磁兼容性要求和測量方法第1部分：用戶設備及其輔助設備》（GB/T19484.1-2013）等標準的要求，對手機的電氣絕緣、電氣間隙、爬電和絕緣穿透距離等7個強制性項目，輻射雜散騷擾、浪涌（沖擊）抗擾度等4個3C強制性認證項目進行了檢測。

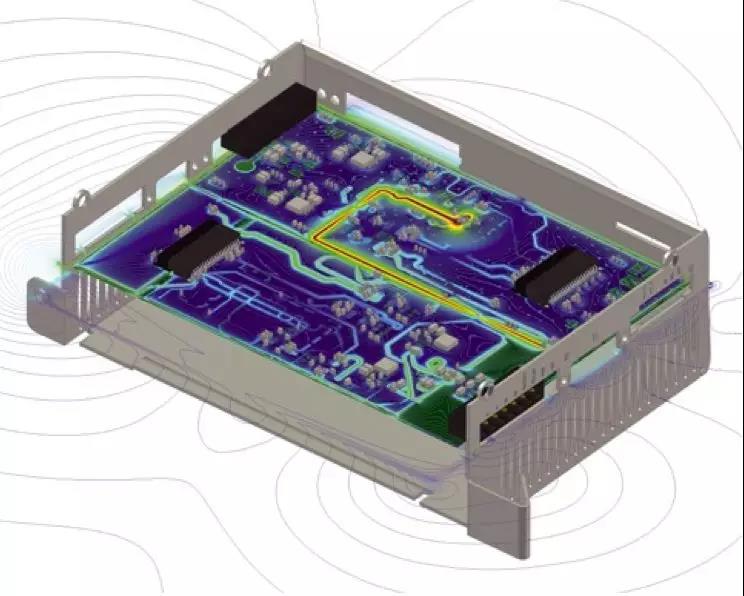

PCB在設備中的輻射電場
輻射雜散騷擾是本次監督抽查發現最多的不合格項目，共發現15批次產品存在該項目不合格，不合格發現率為30%。該項目不合格主要體現在手機設備無線發射功能的欠缺，將使得該設備在通信過程中干擾其它無線通信產品的通信質量，或者干擾其他電子通信產品的正常工作，產生該情況的原因可能是在手機在最初的設計階段沒有充分的考慮電磁兼容性能，在生產時生產商也未采取相應對策。
其實不止手機，很多電子產品都存在此類問題。電子系統的組成設備眾多，信號交聯復雜，相互之間的影響錯綜復雜，僅依靠EMC 測試與整改來解決電磁兼容問題的傳統方法，不易定位，很難優化，周期長。
在產品開發的流程中，考慮電磁兼容設計，并借助仿真工具進行預測和分析，可以盡早在樣機生產之前避免不必要的EMC 問題的發生，有效提高研發效率，節約成本，并增強產品的可靠性。
解決方案
EMC風險分析
分析引起電磁干擾的源、易被干擾的對象以及干擾可能的傳播路徑，識別潛在的EMC 風險點，制定相應的EMC 分析方法和應對措施。
細化分析對象
將研究對象進行細化，分類到系統級、部件級、電纜線束級、PCB 板級或元器件級等進行分析；根據不同的EMC特性提出有效的解決方案；結合整個開發流程、規范以及技術方法進行EMC的合理管控。

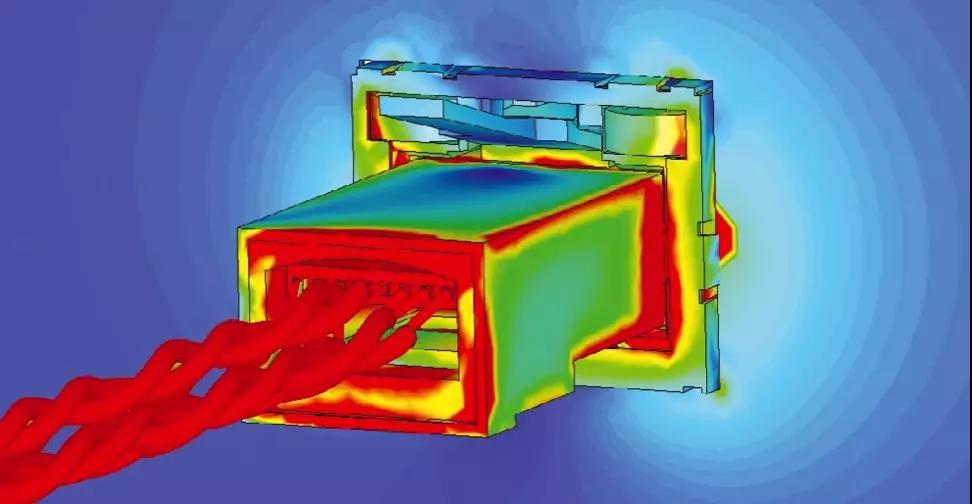

EMC仿真：以太網連接器周圍的電流泄漏
EMS實現方法
◆ EMC設計：根據元器件的EMC特性，考慮隔離、濾波等防護措施；根據系統結構要求和電路點及要求，考慮合理分區和布局；考慮信號的傳輸、走線之間的耦合以及合理的接地設計、屏蔽等；根據電子裝置的特點，考慮屏蔽方法以及防護措施等。
◆ EMC仿真：選擇合理的仿真軟件和電磁算法；建立正確合理的仿真模型；基于工程經驗、標準以及測試等數據的對比，驗證評估產品的EMC 性能，優化改進設計方案。
◆ EMC試驗：對系統或部件進行電磁干擾和電磁敏感度測試，驗證樣機產品的功能以及是否存在電磁兼容性問題；在產品定型前檢驗產品的設計是否達標。

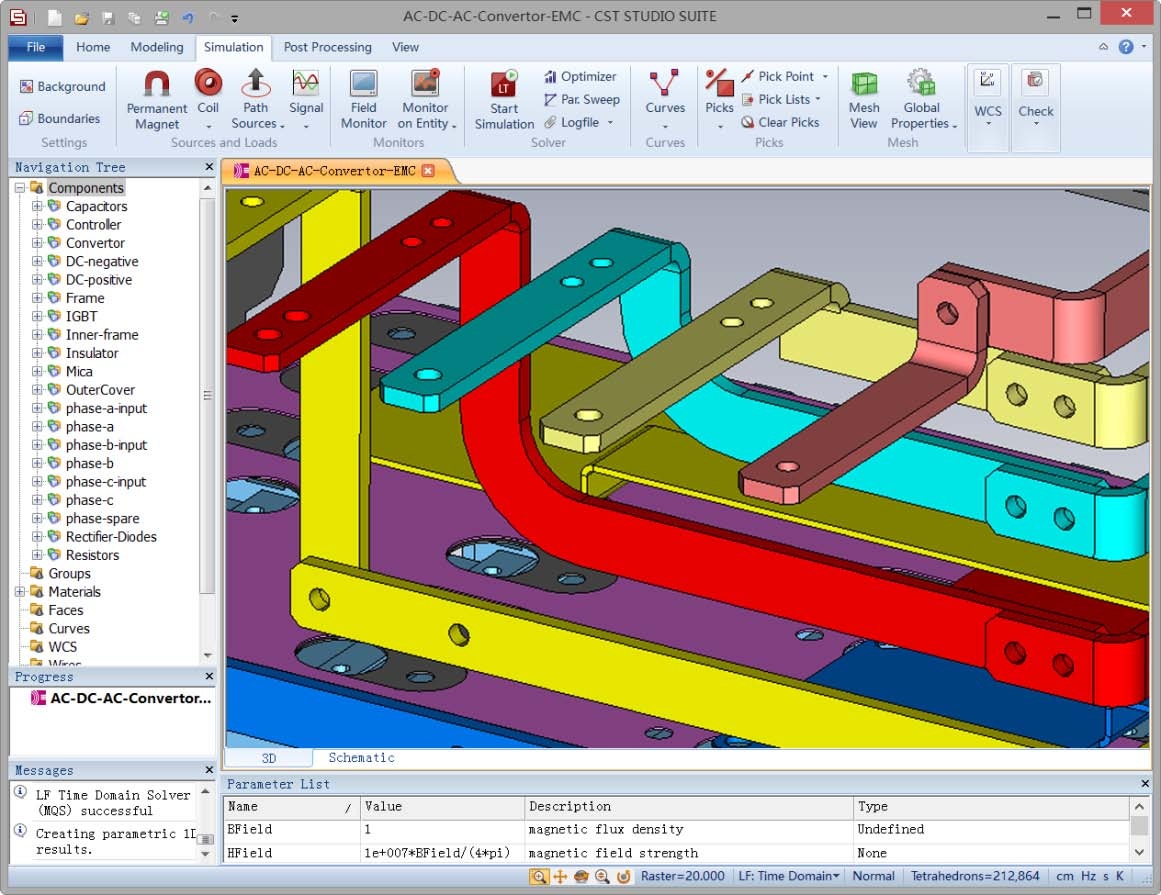

目前EMC仿真用的比較多的是CST軟件（CST Studio Suite），可以從設計過程的最開始就提前發現潛在的EMC問題并解決之。該軟件擁有最完備的技術，包括一系列求解器，既有PCB規則檢查模塊，又有可對PCB和線纜線束等進行三維全波仿真的求解器，基于系統裝配建模技術（SAM）可自動混合調用不同求解器，從而完成包含芯片封裝、PCB、線纜線束、機箱機柜及三維結構平臺在內的完整系統級EMC仿真。
EMC 風險分析、設計、仿真和測試有效結合，覆蓋電子產品中的PCB、電纜線束、連接器件、外殼結構等，管控產品整個生命周期中的EMC 問題。借助仿真軟件對產品的 EMC 特性進行預測分析和驗證，可以在樣機生產之前解決大部分EMC 問題。
深圳市有限元科技有限公司（簡稱元王）成立于2007年，是一家集CAE咨詢、CAE培訓、CAE軟件研發與銷售為一體的高科技企業，代理了包括CST軟件在內的諸多國際領先仿真軟件，并且具備深厚的CAE技術背景和豐富的工程經驗，專業承接EMC仿真分析業務，歡迎有需要的客戶垂詢！
