什么是結構仿真分析？
結構仿真分析是一種利用有限元方法通過計算機模擬和分析結構在各種工況下的響應，以預測和優化產品結構設計的技術。
我為大家整理了一些關于結構仿真分析的內容，結構仿真可進行哪些分析兩個方面進行分享。
結構仿真分析內容包括建模過程、加載條件、分析類型等方面，具體如下：
建模過程：
幾何建模：利用CAD軟件創建準確、可靠的結構模型，確保其形狀與尺寸符合設計要求。
材料特性：定義材料屬性，如彈性模量和泊松比，并考慮不同材料間的接觸條件和摩擦系數。

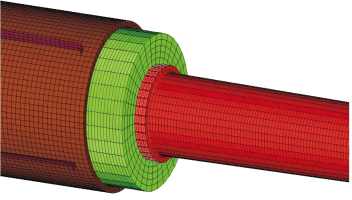

網格劃分：合理選擇網格類型和密度，對于幾何復雜的部分可能采用自動網格工具以保證網格質量。
加載條件：
邊界條件：根據實際應用場景，設定適當?shù)倪吔鐥l件，如固定支撐或自由度約束。
外部加載：對結構施加適宜的外部作用力，例如重力、溫度、壓力等，并確定其大小、方向和作用范圍。
分析類型：
靜態與動態仿真：靜態仿真關注結構在靜止狀態下的響應，而動態仿真則關注隨時間變化的載荷作用下的響應。
線性與非線性分析：線性分析用于簡單、小變形的行為分析；非線性分析適用于大變形、復雜材料行為等復雜情況。
多物理場耦合：在多個物理場相互作用下進行仿真，如同時考慮力學性能和熱力學影響。
結果評估：
應力與變形分析：分析結構的應力分布及變形情況，以評估其強度和剛度。
模態分析：評價結構的固有頻率和振型，了解其動態響應特性。
優化改進：根據分析結果對設計進行優化，如減少應力集中、提高結構穩定性。
結構仿真分析類型具體有哪些？結構仿真分析主要針對靜態分析、動態分析、非線性分析、熱分析和優化分析等方面。具體如下：
靜態分析
應力分析：評估在靜止載荷作用下結構的應力分布，以確定其最大應力是否超過材料的許用應力。
位移分析：計算結構在靜力作用下的變形量，確保其在允許范圍內，從而保證結構的剛度和功能。
穩定性分析：評估結構在加載過程中的穩定性，防止發生屈曲或失穩現象。
動態分析
模態分析：確定結構的固有頻率和振型，以避免共振現象，并優化設計以提高其動態性能。

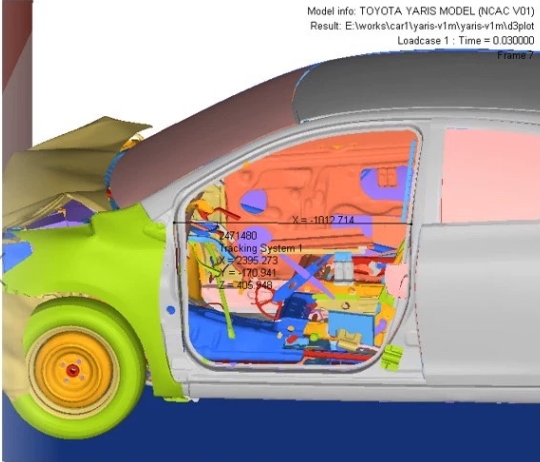

瞬態分析：分析結構在瞬時沖擊或非周期性動態荷載下的響應，如汽車碰撞試驗中的變形和應力分析。
頻率響應分析：研究結構在持續周期性荷載下的行為，如發動機振動對部件的影響。
非線性分析
大變形分析：考慮幾何非線性，適用于那些變形量與結構尺寸相當?shù)那闆r，如柔性結構的大變形問題。
材料非線性分析：涉及材料本構關系的非線性，如塑性變形、蠕變等，用于分析材料進入屈服階段后的應力-應變關系。
接觸非線性分析：模擬不同部件間的接觸行為，包括摩擦、接觸壓力等，常見于螺栓連接和齒輪嚙合的分析。
熱分析
熱傳導分析：研究熱量在結構中的傳遞路徑和分布，以優化散熱設計，如電子設備的散熱分析。
熱膨脹分析：由于溫度變化引起的結構膨脹或收縮，評估由此產生的應力和變形，如航天器在太空環境中的熱變形分析。
熱應力分析：綜合熱分析和結構分析，評估溫度變化對結構強度和安全性的影響，如核電站的壓力容器分析。
優化分析
拓撲優化：基于有限元結果，優化結構的材料分布，以減輕重量或提高性能，常用于汽車行業輕量化設計。
尺寸優化：調整結構件的截面尺寸或材料厚度，以達到最優的性能和成本效益，如風力發電機葉片的設計。
形狀優化：改進結構件的形狀，以改善其力學性能或減少應力集中，如航空發動機渦輪葉片的優化設計
可靠性分析
隨機分析：考慮材料性能、加載條件等不確定性因素，進行蒙特卡洛模擬，評估結構在不同條件下的失效概率。
失效模式分析：識別結構中可能的失效模式及其影響，為改進設計提供依據，如橋梁結構的長期使用安全性分析。
多物理場分析
流固耦合分析：結合流體動力學和結構力學仿真，研究流體與結構相互作用的復雜現象，如血液對血管壁的壓力分析。
熱電耦合分析：同時考慮熱傳導和電磁效應，預測結構和周圍環境中的溫度及電磁場分布，如核磁共振設備的設計優化。
熱力耦合分析：分析高溫環境下的結構行為，如渦輪機葉片在高溫氣流作用下的熱應力和振動特性。
結構仿真分析涵蓋了從基礎的靜態和動態分析到復雜的多物理場和優化分析等多個領域。這些分析類型不僅幫助工程師更好地理解和預測結構在各種工況下的性能，還提供了優化設計和故障分析的重要手段。對于產品研發設計來說，是一個不可或缺的環節，如果你有結構仿真分析相關的問題或者需求，都可聯系我們元王。
