藍牙耳機如何利用CAE仿真進行創新迭代？

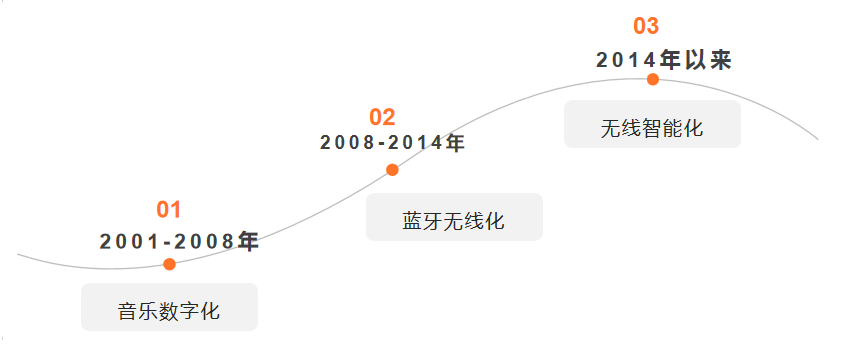

從有線耳機到無線耳機，已經經歷了三個發展階段。在發展過程中隨著智能手機廠商紛紛取消了3.5mm 耳機孔，這讓無線藍牙耳機出廠量出現爆發式增長。
市場上藍牙耳機品牌越來越多，消費者在購買一款藍牙耳機，除了在音質、舒適度、耐用性、續航、外形等方面會有考慮。還會考慮不同的場景下使用，比如聽音樂、打電話、跑步、降噪、游戲、健康追蹤、導航等。
面對藍牙耳機市場規?？焖贁U大，大大小小的藍牙耳機廠商的“廝殺”。想要獲得消費者的喜愛，耳機廠商們需要考慮如何對藍牙耳機進行創新，提高其性能和品質，降低研發成本，加快研發推出新品，這其中就離不開CAE仿真技術的支持。
在藍牙耳機設計中，CAE仿真可以通過建立數字模型，模擬耳機的各項性能參數，如音質、舒適度、耐用性等。此外，CAE仿真還可以在產品研發階段預測其整體性能，為設計者提供參考依據，進而優化設計方案，降低研發成本。
藍牙耳機cae仿真流程
01、建立模型

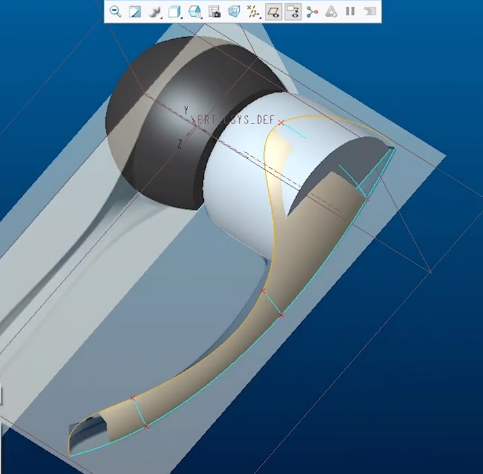

耳機模型
根據藍牙耳機的實際結構和工作原理，建立相應的數字模型。模型應包括耳機的主要部件，如耳塞、麥克風、電池、按鍵等，同時還要考慮到人體工程學因素，如佩戴方式、舒適度等。
02、網格劃分

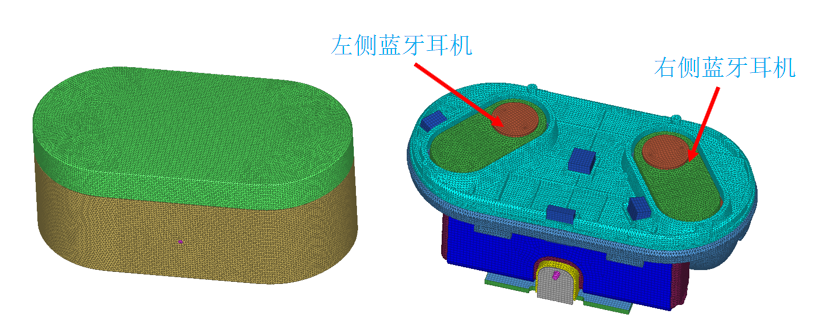

耳機外殼有限元模型
通過將模型劃分為許多小的單元，可將連續的物理問題轉化為離散的數學問題。
03、設置參數
根據實際需求和目標，設置CAE仿真所需的各項參數。例如，模擬材料屬性、邊界條件、加載條件等。
04、運行仿真
將建立好的模型和設置好的參數在軟件中進行求解和后處理。
05、查看結果
仿真完成后，查看并分析結果。重點關注音質、舒適度、耐用性等關鍵指標，以及結構穩定性、熱分布等情況。根據仿真結果，對設計方案進行優化和改進。
藍牙耳機cae仿真案例
以一款市場上已有的藍牙耳機為例，利用CAE仿真對其外觀、材質、結構等方面進行優化。
外觀設計

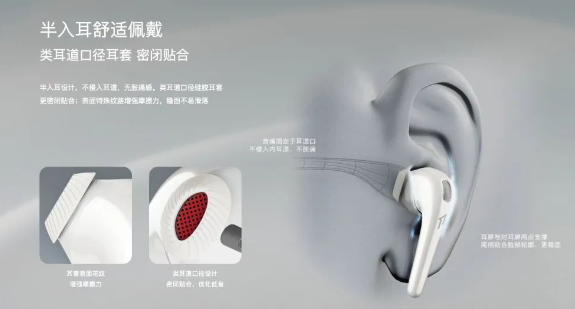

根據市場需求和用戶反饋，發現該款藍牙耳機的外觀設計存在一定的問題，例如佩戴不夠穩固、容易掉落。因此，我們利用CAE仿真技術對耳機外觀進行優化設計。在保證音質和舒適度的前提下，調整耳塞與耳廓的匹配度，增加佩戴的穩定性。同時，對耳機的重心進行平衡設計，減少佩戴時的負擔感。
材質選擇
為了提高耳機的舒適度和耐用性，我們采用醫用級硅膠材料，該材料具有低過敏、高透氣的特點。通過CAE仿真模擬不同材料屬性對音質的影響，我們發現醫用級硅膠材料不僅能夠提高佩戴舒適度，還能夠優化音質表現。
結構設計
利用CAE仿真技術對耳機內部結構進行優化設計。考慮到音頻傳輸質量和電池續航，我們將線圈和電池的位置進行合理布局。同時，加強主要部件的力學性能，提高耳機的整體耐用性。
殼體強度設計

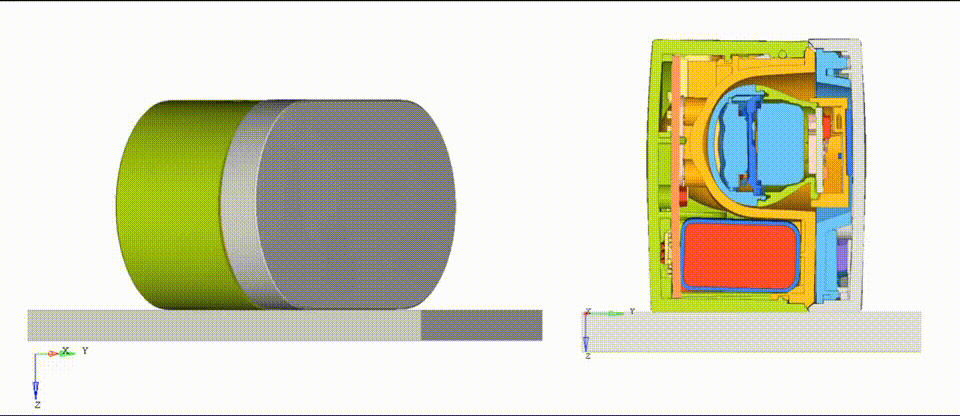

殼體跌落仿真
為了提升藍牙耳機及其充電盒的殼體強度，利用CAE仿真進行六面跌落分析，首先我們對齊進行建模，設置材料、密度、彈性模型、泊松比等殼件參數，再一一進行跌落仿真分析，看是否有出行裂痕，元器件等損壞，并根據分析給出相關改進建議。

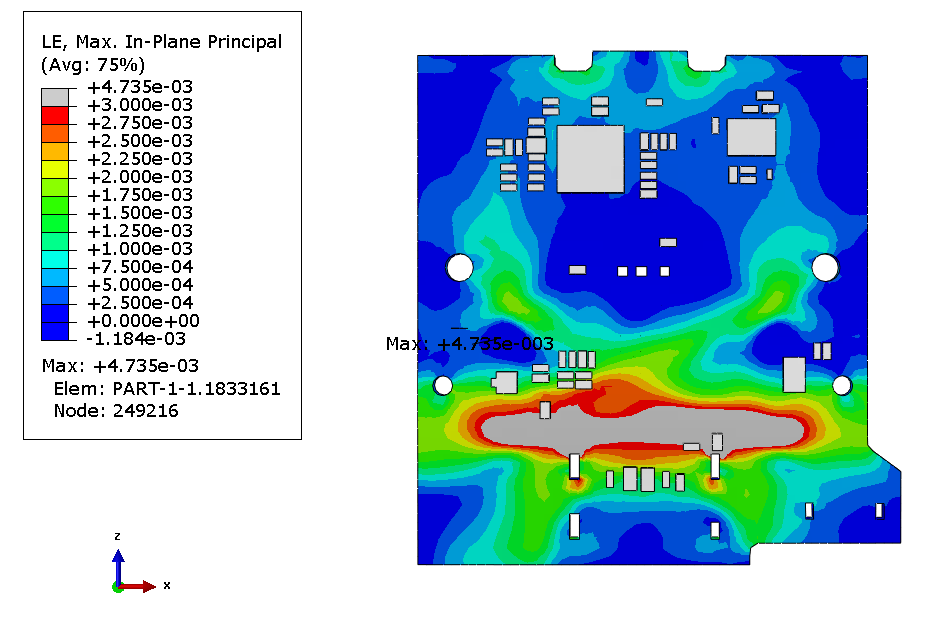

充電盒PCBA云圖，
灰色區域應變大于0.003，
重點關注灰色區域器件風險。
經過CAE仿真優化后，該款藍牙耳機的佩戴穩定性、舒適度、耐用性等指標均得到了顯著提升。廠商將優化改進的耳機推出市場后，很快得到了用戶的高度認可和好評。
通過建立數字模型、設置參數、運行仿真和查看結果等一系列步驟，可以在產品研發階段實現對藍牙耳機的性能預測和優化。然而，盡管CAE仿真具有諸多優點，但在實際應用中仍存在一定的局限性。例如，模型簡化和參數設置可能會影響仿真的準確性。
這就好比針對同一個仿真問題，不同的人，用相同的CAE軟件，仿真結果也會有不同。為了避免這樣的問題出現，需要選擇有經驗的CAE仿真公司進行合作。我們元王在這方面有著豐富的經驗，已合作過眾多耳機廠商，還能夠提供相應的解決方案，如有需要，可咨詢我們元王。
